1安裝操作前注意事項：
注意事項：
在所有電磁流量計配線未完成前請勿送電，以免發生危險。
訊號傳輸用電纜線請使用本公司所提供之電纜線或特定電纜線，不可使用一般電線代替之。
傳感器訊號線請?zhí)峁┝己玫恼诒危苊夂蛣恿€捆綁一起。
安裝及操作本產品前敬請詳讀操作手冊，以免錯誤的安裝及配線導致儀器無法發揮功能，甚致造成 故障損壞及觸電。
控制器安裝現必須選擇通風良好的地方，避免陽光直射。
儀器之接地線請確實接好。
請?zhí)峁┓€(wěn)定電源。
使用 AC 220V 電源時，應避免電源突波產干擾。
2 產品概述
2.1 概述
電磁流量計適用于量測封閉管道中流動的導電性液體的體積流量，具有 LCD 顯示、DC4-20mA 及脈 波輸出。應用環境包含：廢水處理、化工業、造紙業、制藥業、治金業…等環境的計量控制。此款電磁式 流量計在結構上可分為一體型及分離型二種型式，而分離型式的傳訊器與傳感器之最長距離可達200m。 傳訊器可同時顯示瞬間流量及累積流量，俱 Pulse 及 DC4-20mA 訊號輸出，并可藉由 RS-485 通訊接口 傳輸流量數據至 PC 上。所有流量計在出廠前，都會依客戶訂貨時提出的量程來進行實際的測試，以確保 流量計的準確性。用戶只需依正確的方式安裝流量計即可立即使用，不需費心調整或設定繁雜的參數操作。
2.2 原理
電磁式流量計的量測原理是基于<法拉第電磁感應定律>來設計。當量測流量時，流體流過電磁 線圈所產生的磁場時，液體的導電性流動感應出一個與平均流速（即體積流量）成正比的電壓，因此要求 被測的流動液體俱有最低限度的電導率。其感應電壓訊號透過直接接觸流體的電極檢測出流速，再通過電 纜線傳送至微電腦傳訊器計算流量顯示在傳訊器的顯示屏上。傳訊器藉由微電腦電路板轉換成訊號再傳送 至中央系統或 PC 中。
3 產品規格
＊流體導電率：>5μs/cm ＊工作電源：AC85~250V/45-63Hz
＊輸出訊號：4-20mA、脈波輸出/頻率輸出 DC16~36V（可選）
＊LCD 顯示：%、瞬間流量、累積流量 ＊溫度范圍：-10~120℃/-10~180℃（可選）
＊RS-485 通訊接口(選購)/HART(選購) ＊流速范圍：0.05～12m/s
＊防突波裝置 ＊工作壓力：≦25bar
＊適用管徑：DN10~2200 ＊環境溫度：-10~+60℃
＊自動清洗功能(選購項目)
4 安裝
4.1 安裝場所的選擇：
◎選擇測量管內不會出現負壓的場所。 ◎避免安裝在電機、變壓器等電波強的電氣設備附近，以免引起電氣干擾。 ◎避免安裝在周圍有強腐蝕性氣體的場所。 ◎測量混合流體時，避免引起相分離的場所。 ◎環境溫度一般應在-25℃～60℃范圍內，盡可能避免陽光直射。
◎安裝在無振動或選擇振動小的場合，如振動過大應在傳感器前后的管道上加固定架支撐。 ◎環境相對濕度應該在 10%～90%范圍內。 ◎避免安裝在能被雨水直淋或者浸沒的場所。
4.2 安裝在直管長度的要求：（D 流量計的口徑）
電磁流量計在安裝時對前后直管的長度要求比較低，一般對于 90°彎頭，T 形三通，異徑管、全開閥 件等，距離電磁流量計的電極軸中心（不是傳感器的二側端面）應該有 5D 的距離；對于不同的閥件（例 如：比例式控制閥件），則上游端的管長度需要 10D。一般傳感器下游端的直管段只需要 3D 就可以滿足 要求，如下圖所示：

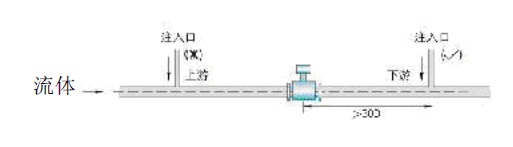

4.3 測量混合液體時，混合點與流量計之間的距離最少要大于 30D，如下圖所示：
4.4 安裝位置和流動方向：
電磁流量計可以水平、垂直、和傾斜安裝在管道上，被測流體的流向應與流量計上所標的箭頭方向一
致。在水平安裝時，電磁流量計的電極軸必須水平，防止由于流體所夾帶的氣泡而產生電極短時間的絕緣, 也可以防止電極被流體中沈積物覆蓋。不應該將傳感器安裝在最高位置處，以免有氣體積聚。

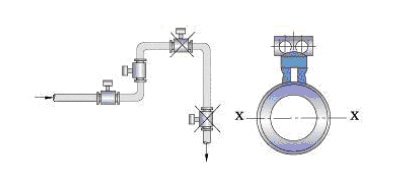

垂直安裝時，應該使流動方向向上，這樣可以使無流量或者流量很小時，流體中夾帶的較重固體顆粒下沉，而輕的脂肪類物質上升離開電磁流量計的傳感器電極區，在測量泥漿、礦漿等液固兩相介質時，避 免固態物質沈淀和傳感器內襯的不均勻磨擦。如上圖所示。

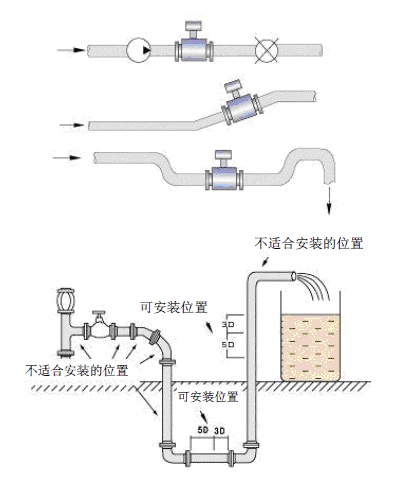

傳感器的測量管必須為滿管的狀態，必須有一定的管壓。防止出現負壓（損壞內襯），電磁流量計不行安裝在泵浦的入口，而應該安裝在泵浦的出口；在傾斜安裝時，必須安裝在流體呈上升狀態的管路；在 開口排放的管路安裝時，必須安裝在管路的較低處。

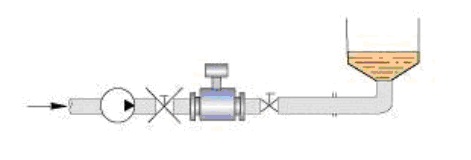

應在傳感器的下游端安裝控制閥和阻斷閥，而不應該安裝在傳感器上游端，如下圖。
在測量桶槽內安裝流量計的方式，如下圖。
4.5 接地：
為保護電磁流量計運作時不被干擾，因此流量計之接地線必須在單獨的地點確實安裝，不允許與其
他電氣設備共接在同一條接地線，接地之電阻值應小于 10Ω。
4.6 自動清洗功能(選購項目)：
為保護電磁流量計運作時，電磁能保持干凈不受污垢干擾，當使用于易結晶或易卡垢之流體時，本
流量計可加購自動清洗功能。其電極將 6 小時自動加熱 10 秒，使污垢自動溶解于流體中。為達到更良好 的清潔功能，當選購了自動洗功能時，于本體加裝了手動清洗裝置，輔助自動清洗加熱裝置達到更完美的 清潔功能，使測量時不會因電極卡垢而有量測不準確或無法量測的情況發生。
5 接線方式
◎信號線和其它動力電源電纜必須隔離分開，不能固定在同一根線路管中，應分別單獨固定在不同的線路管中。
◎電極訊號線及線圈電流輸出線不可過長，不能將多余的線材交錯或卷在一起，應將多余的線材剪掉， 線材進入傳感器電氣界面時，在入端口處弄成 U 型，這樣可以防止雨水滲透到傳感器中。
◎分離型電磁流量計線材請使用原廠專用電纜線。 ◎保證傳感器接線盒內的絕緣性及保持接線盒內干燥，下雨天不要在室外進行接線作業。 ◎建議使用導線管。電纜配線連接好之后，要將防水密封圈栓緊，以保證接線盒內不會滲水進入。
